Bovenaan staat het logo van Gasunie.

Overzicht

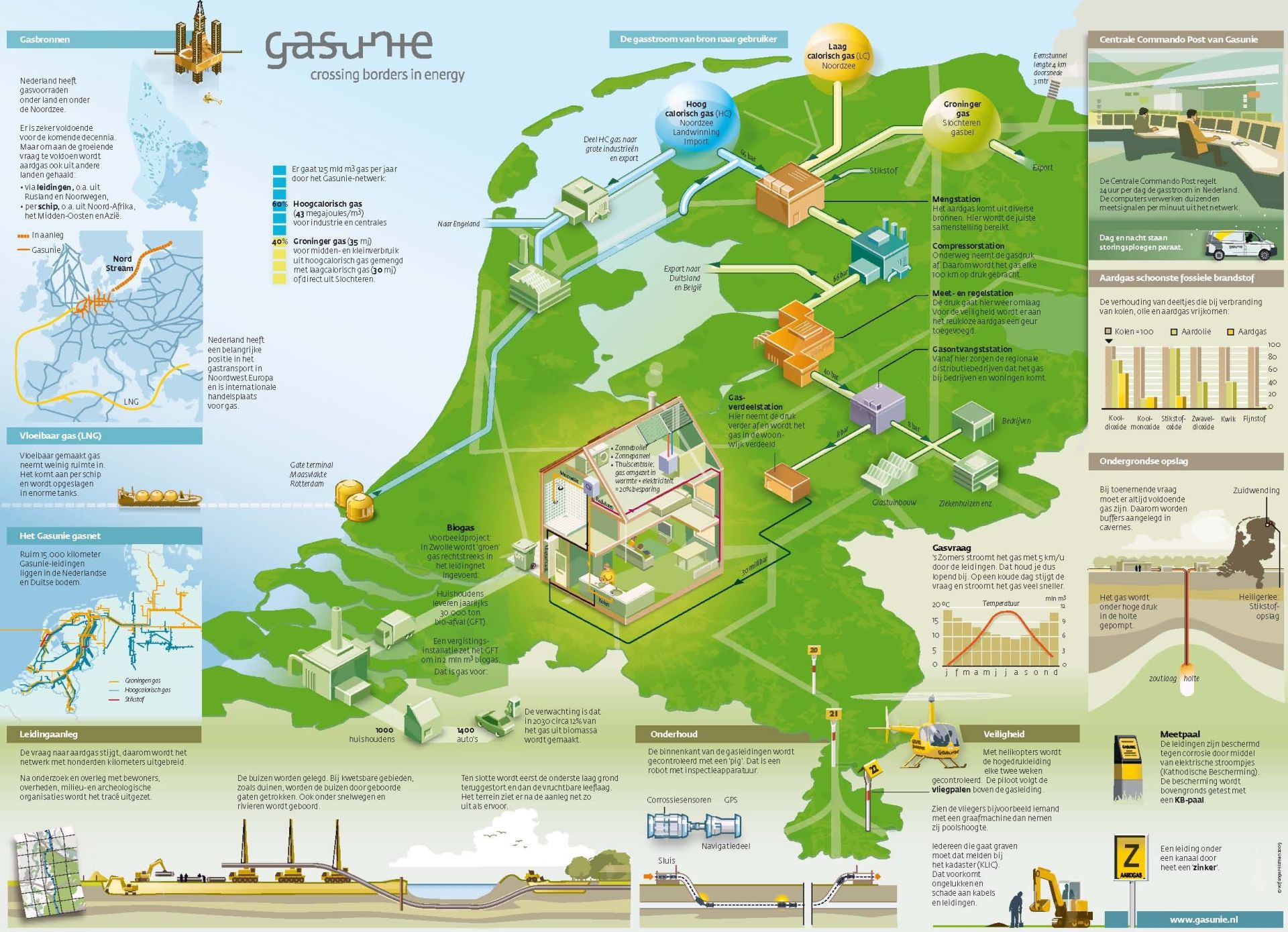

De infographic toont een kaart van Nederland met daarop de gasinfrastructuur, gasopslagen, LNG-terminals, compressorstations, regionale gasnetten, grenspunten, verbruiksgebieden en ondersteunende systemen. De afbeelding legt uit hoe het Nederlandse gastransportnetwerk werkt en welke onderdelen essentieel zijn voor levering, opslag en distributie van aardgas.

1. Kaart van Nederland en hoofdlijnen van het gasnet

Het centrale beeld is een kaart van Nederland met daarop:

• Hoogcalorisch en laagcalorisch gasnet, aangegeven door verschillende kleuren leidingen.
• Compressorstations die druk verhogen om gas te transporteren.
• Opslaglocaties voor gas in ondergrondse velden.
• Gasverbruik in industrie, elektriciteitscentrales, gebouwen en transport.
• Grenspunten waar gas Nederland binnenkomt en verlaat.
• LNG-terminal waar vloeibaar aardgas wordt aangevoerd en vergast.

2. Linksboven: Gasinvoer en internationale verbindingen

Invoerpunten van aardgas

De infographic toont:

• Noorwegen (via offshore pijpleidingen).
• Duitsland (via meerdere grensoverstijgende leidingen).
• België (via zuidelijke verbindingen).
• LNG-terminal bij Rotterdam als extra gasinvoer.

Er staat vermeld dat Nederland een internationale hub is voor gasstromen in Noordwest-Europa.

3. Linksmidden: Waddengas en regionaal net

Hier wordt uitgelegd hoe gas uit kleine velden rond de Waddenzee en Noord-Nederland in het landelijke net wordt ingevoerd.

De afbeelding toont:

• Kleine productieplatforms.
• Een geleidingsroute naar gasbehandelingsinstallaties.
• Aansluiting op het landelijk transportnet.

4. Linksmidden: LNG-keten

Een horizontale strip toont het proces van vloeibaar aardgas (LNG):

• Aanvoer per schip
• Opslag in grote tanks
• Vergassing (omzetten van vloeibaar naar gas)
• Invoer in het gasnet

5. Linksonderaan: Overzicht van het Nederlandse netwerk

• Dit deel toont:
• De hoofdleidingen van Gasunie.
• Grensoverstijgende verbindingen.
• Grote verbruikersclusters en industriegebieden.
• Het nationale gastransportnet als een spinnenweb over Nederland.

6. Midden van de infographic: Gasunie-transportnetwerk

Centrale onderdelen van het netwerk

In het midden van de kaart staat een schematische uitleg van hoe het landelijke gasnet functioneert:

• Hoogcalorisch gasnet (H-gas): voor industrie en internationaal transport.
• Laagcalorisch gasnet (L-gas): voor huishoudens die dit type gas nodig hebben.
• Mengstations om gas aan te passen aan vereiste calorische waarden.
• Compressorstations om druk op het netwerk te regelen.
• Regelstations voor distributie naar regio’s en gebruikers.

De kaart toont leidingen in verschillende diameters en kleuren, afhankelijk van gassoort en drukniveau.

7. Midden (uitgelicht): Gebruik van gas in een woonhuis

In het midden staat een doorsnede van een woning die laat zien:

• Aansluiting op het regionale gasnet
• Gasgebruik voor:
  • Verwarming via cv-ketel
  • Warm water
  • Koken
• Een smart meter die gasverbruik registreert.

Daarnaast staat dat het landelijke net gas levert aan:

• Gebouwen
• Industrie
• Elektriciteitscentrales
• Warmtenetten

8. Rechtsboven: Controleruimte Gasunie

Een illustratie toont de Centrale Commando Post van Gasunie met operators en grote schermen.

De tekst legt uit:

• Alle drukzones, stations en leidingdelen worden 24/7 bewaakt.
• Er is continue monitoring van gasstromen, compressoren en internationale koppelingen.
• Veiligheid en continuïteit zijn hierbij centraal.

9. Rechtsmidden: Ondergrondse gasopslag

Beschrijving van gasopslaglocaties, waaronder cavernes die worden ingezet als buffercapaciteit:

• Gas wordt in perioden van lage vraag opgeslagen.
• Gas wordt in perioden van hoge vraag weer geleverd.
• Dit maakt het systeem stabiel en betrouwbaar.

Er wordt een tekening getoond van een ondergronds opslagreservoir, een compressor en een controlegebouw.

10. Rechtsmidden: Transportcapaciteit en seizoensinvloeden

Een grafiek toont:

• De gasvraag in de winter (hoog).
• De gasvraag in de zomer (laag).

De tekst verklaart:

• Verwarming veroorzaakt een grote piek in de winter.
• Industrie verbruikt relatief constant door het jaar heen.
• Opslag en regelstations zorgen ervoor dat vraag en aanbod in balans blijven.

11. Rechtsonder: Onderhoud en inspectie

Een illustratie laat zien:

• Graafmachines en onderhoudsploegen.
• Ondergrondse leidingen in doorsnede.
• Inspectierobots die binnenin leidingen worden gebruikt.

De tekst vermeldt:

• Gasunie voert periodieke inspecties uit.
• Leidingen worden gecontroleerd op druk, dichtheid, corrosie en beschadiging.
• Er zijn strenge veiligheidsnormen.
